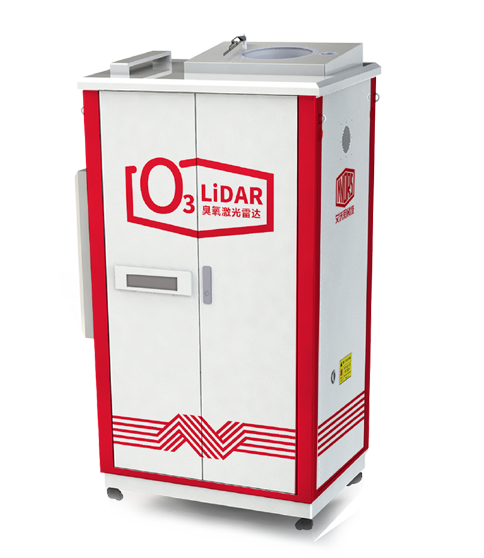

O3-LIDAR 大氣臭氧監測激光雷達參數

O3-LIDAR大氣臭氧探測激光雷達集成了多項核心技術，能夠實時在線監測大氣臭氧濃度的垂直分布，對大氣臭氧污染的綜合、立體空間監測提供強有力的數據信息支持，**臭氧污染監控的未來發展趨勢。O3-LIDAR大氣臭氧探測激光雷達應用差分吸收激光雷達原理，通過高能紫外激光器發射兩組波長接近的脈沖激光，其中一束位于臭氧氣體的吸收線上，另一束位于吸收線之外，組成一對探測波長。O3-LIDAR大氣臭氧探測激光雷達的266nm激光通過拉曼管中的氘氣產生289nm和316nm的受激散射光，組成兩對探測波長（對應不同的探測高度），經過擴束器射到大氣中與臭氧、氣溶膠等發生相互作用，后向散射光被望遠鏡接收，得到各波長的回波信號，由差分吸收激光雷達算法反演出大氣中臭氧的濃度。

產品應用

? 實時在線監測大氣臭氧濃度的垂直分布

? 臭氧傳輸特征監測

? 臭氧前體物與臭氧轉換監測分析

技術特點

● 大接收口徑

● 7×24h連續掃描

● IP65防護等級 整機全天候戶外工作

● 智能遙感監測 遠程操控

● 高分辨率 光柵分光系統

● 產品集成性高，適合進行雷達立體組網的應用

● 獲得激光人眼安全認證

● 姿態校正功能，可實現車載

產品參數

技術優勢

l 差分吸收方式，技術成熟

l 采用大口徑望遠鏡，接收回波信號強

l 激光器與望遠鏡收發同軸，盲區小

l 信號接收采用進口光電倍增管，對紫外響應好，接收面積大

l 數據采集采用光子&模擬共采模式，信號范圍更寬，探測距離更遠

l 時空圖與廓線圖相結合，界面更直觀

l 測量范圍大、分辨率高、精度高、遠程實時

應用場景

l 生成臭氧濃度垂直廓線時空圖，分析臭氧形成過程，區分臭氧是局部生成還是外部輸送

l 探測大氣中臭氧的時空變化特征，結合前體物質以及反應條件的監測數據，分析社會活動對大氣臭氧濃度的影響

l 積累臭氧長期數據，分析其對生物的影響

l 預報高空臭氧污染遷移趨勢以及受影響地區

l 多點或走航觀測，實現區域臭氧濃度的統計分析，給予人類活動指導

l 接入監測網絡、雷達組網平臺和超級站，多臺臭氧雷達或單臺臭氧雷達與其他儀器協同觀測，分析臭氧污染與其他要素的關聯性.
