美國pinnacleozone系列臭氧發生器介紹

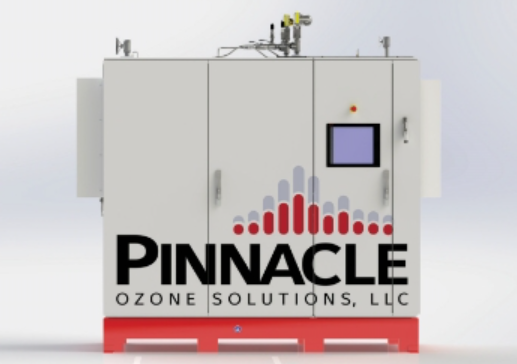

Apex 系列臭氧發生器平臺是pinnacleozone很大的臭氧發生器平臺，非常適合苛刻的應用。Apex 包括我們較小平臺的所有功能，只是規模更大。對于臭氧需求大于 700 ppd 的應用，可以將多個 Apex 裝置配置為并行運行。

36X 規格

03 輸出：高達 720 ppd @ 8%

高達 665 ppd @ 10%

尺寸：111 英寸（寬） x 34.21 英寸（深） x 103.2 英寸（高）

氧氣流量：＜ 8%，1980 slpm

＜10%：1467 slpm

冷卻液水溫：50°F/10oC – 75°F/23.9°C

電力服務：460 VAC/3 PH/50-60 Hz/150 安培

 功耗：102 千瓦

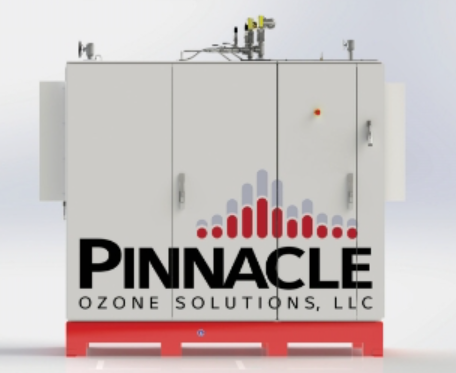

Zenith 系列臭氧發生器平臺專為需要高可靠性、精確計量能力、低維護和系統冗余的市政和商業用戶而設計，無需備用臭氧發生系統。Zenith 平臺的設計特點可以提供高達 99% 的運營準備，以及其他標準功能。

Zenith 系列具有臭氧行業出色調節能力。QuadBlock? 能夠?qū)⒊粞踺敵鼍€性控制在 0% – 100% 之間，并且 Zenith 能夠在低需求期間隔離每個 QuadBlock? 機架，因此臭氧輸送系統的調節比超過 100：1。

20X 規格

03 輸出：高達 400 ppd @ 8%

高達 370 ppd @ 10%

尺寸：111 英寸（寬） x 34.21 英寸（深） x 94.2 英寸（高）

氧氣流量：＜ 8%，1100 slpm

＜ 10%：815 slpm

冷卻液水溫：50°F/10°C – 75°F/23.9°C

電力服務：460 VAC/3 PH/50-60 Hz/135 安培

 功耗：56.5 千瓦

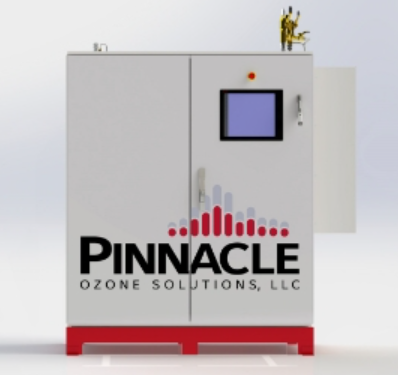

Summit 系列臭氧發生器平臺專為中型裝置而設計，這些裝置需要在強大而靈活的外殼中平衡容量和可擴展性。

Summit 系列臭氧系統非常適合需要高可靠性、精確計量能力、低維護和系統冗余的市政和商業用戶，而無需備用臭氧發生系統。

10X 規格

03 輸出：高達 200 ppd @ 8%

高達 185 ppd @ 10%

尺寸：75 英寸（寬） x 34.21 英寸（深） x 92 英寸（高）

氧氣流量：＜  8%，550 slpm

＜ 10%：408 slpm

冷卻液水溫：50°F/10oC – 75°F/23.9°C

電力服務：460 VAC/3 PH/50-60 HZ/80 安培

 功耗：28.5 千瓦

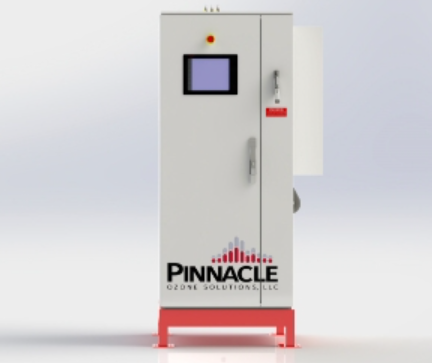

Peak 系列臭氧發生器平臺專為尋求系統模塊化和高達 20% 的內置冗余優勢的小型臭氧系統安裝而設計。

Peak 系列臭氧系統非常適合需要高可靠性、精確計量能力、低維護和系統冗余的市政和商業用戶，而無需備用臭氧發生系統

5X 規格

03 輸出：高達 100 ppd @ 8%

高達 92.5 ppd @ 10%

尺寸：41.27 英寸（寬） x 31.8 英寸（深） x 78.9 英寸（高）

氧氣流量：＜ 8%，275 slpm

＜ 10%：204 slpm

冷卻液水溫：50°F/10°C – 75°F/23.9°C

電力服務：460 VAC/3 PH/50-60 HZ/45 安培

功耗：14.5 千瓦

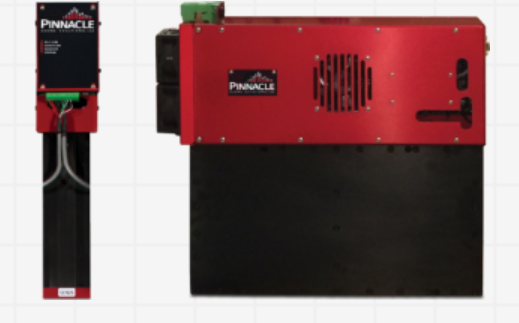

QuadBlock? 臭氧單元：每個 Pinnacle 系統的核心

QuadBlock? 臭氧發生器技術在設計、功能和性能方面為臭氧發生器建立了新的基準。結果是臭氧發生系統具有出色的功率效率、單位面積的高臭氧輸出和靜音運行。

型號:GEN III O3發電機，

設計特點:

?所有高電壓都安全地完全包含在Plasma Blo3ck??內，從而消除了可能導致危險閃絡的沖擊危險和污垢積聚。高壓接線已啟動，所有金屬接地。

UL認證設備

?模塊化設計，服務簡單。

?即時啟動臭氧生產-無需預熱時間。理想的“過路”應用程序。

?沒有易碎的玻璃或陶瓷瓶，在運輸過程中或在“越野”應用中使用時容易破裂。

?微通道?設計導致高臭氧濃度，降低高壓水平，更節能的操作。設計在機械和電氣方面都針對氧氣進行了優化。需要濃縮器或瓶喂

露點-60°F，過濾，正壓氧氣。縫隙中的材料是陶瓷和鋁。

?定制陶瓷高壓進給通道提供了高壓和高壓的完整性，連接可靠性和安全性。

?23千赫的工作頻率產生緊湊的設計，安靜的操作，更低的成本，沒有客戶的刺激，由于高音調的嗚嗚聲通常存在于較老的中頻設計。

?軍用級保形涂層消除了與冷凝和霉菌有關的問題，并大大延緩了意外臭氧暴露造成的損害。

?專利設計。

?氣體連接:1/2“NPT

?水連接:3/8“NPT

?所需電源:300 VDC@ 8.3安培
